Magnetventile von Hunter®
Magnetventile
Ventile von Hunter® für die automatisierte Gartenbewässerung jetzt kaufen bei BEREGNUNGSTECHNIK-24
- Magnetventile 24 Volt
- Magnetventile 9 Volt
- Innengewinde
- Aussengewinde
- Durchflussmenge
- Accu-Sync Druckminderer
Magnetventile
Video zum Thema Magnetventile
Funktionsweise der Magnetventile
Funktionsweise der Magnetventile
Magnetventile
Bei BEREGNUNGSTECHNIK-24 können Sie jetzt hochwertige Magnetventile von Hunter® für die automatisierte Gartenbewässerung kaufen. Unsere Auswahl umfasst Magnetventile mit 24 Volt und 9 Volt, sowohl mit Innengewinde als auch mit Aussengewinde. Sie können die Durchflussmenge nach Bedarf anpassen und somit eine effiziente Bewässerung Ihres Gartens gewährleisten. Zusätzlich bieten wir auch den Accu-Sync Druckminderer an, der Ihnen dabei hilft, den Wasserdruck zu regulieren. Holen Sie sich jetzt die besten Ventile von Hunter® und sorgen Sie für eine optimale Bewässerung Ihres Gartens!
Die Eigenschaften der Hunter® Magnetventile
- Eine Doppelwulst-Membrandichtung sorgt für leckagefreien Betrieb.
- Die Deckelschrauben verbleiben konstruktionsbedingt bei einer eventuellen Reinigungs-Demontage im Deckel und fallen so nicht heraus.
- Die Deckelschrauben sind mit Schlitz- und Kreuzschlitz-Schraubendreher und Sechskantschlüssel schraubbar.
- Eine optionale Durchflussregulierung maximiert bei ganz genauer Einstellung die Effizienz.
- Alle Hunter® Magnetventile haben eine einheitlich gekapselte Magnetspule mit unverlierbarem Stößel für eine problemlose Wartung.
Es gibt noch weitere Ventile, die sich in der Hauptsache wegen stärkerer Leitungsdurchmesser und größeren Durchflussvolumen unterscheiden. Zum Teil schließen und öffnen die größeren Ventile langsamer, um Schläge durch die höheren Drücke im Leitungssystem zu vermeiden.
Im Sportplatzwesen kennt man die Notwendigkeit, Flächen in sehr kurzer Zeit kühlen zu müssen.
Da reichen die üblichen Abmessungen und Mengenwerte nicht aus.
Im normalen Garten sind Überdimensionierungen nicht zielführend.
Wir verbauen täglich die hier gezeigten Modelle in unseren Beregnungsanlagen in Wohnanlagen und Privatgärten verschiedenster Größenordnungen.
Wasserquellen sind Brunnenanlagen und Hauswassereinspeisungen mit Systemtrenner.
In unserer täglichen Arbeitspraxis als Bewässerungstechniker begegnen uns gelegentlich falsch erdachte "Bewässerungen" von Laien oder Gärtnern mit ganz anderen Tätigkeitsschwerpunkten. Solche Konstruktionsfehler lassen sich mal schwer oder leicht oder gar nicht lösen.
Wenn jedoch gut gelungene Bewässerungsanlagen mit Hunter® Magnetventilen nach 10 oder 15 Jahren mal ins Stocken geraten sollten, liegt es häufig an den Ablagerungen aus dem Wasser.
Wenn in einem solchen verspäteten Wartungstermin erkannt wird, daß die Ventile nicht richtig schließen, kann mit routinierten Handgriffen ein Magnetventil zerlegt und gereinigt werden.
Nicht beiläufig gemacht, sondern mit ernsthafter Leidenschaft.
Je einfacher und solider eine Konstruktion ist, die Präzision vollendet und bewahrt bleibt, umso nachhaltiger und zuverlässiger sind die einzeln qualitätsgeprüften Produkte.
Bei Hunter® bleibt die komplette Fertigungskette in eigenen Händen.
Das spürt man bereits beim Anfassen der Bauteile.
Wichtig für den störungsfreien Betrieb der Bewässerungsanlage ist die ordentliche Verkabelung der Magnetventile.
Magnetventile
Magnetventile

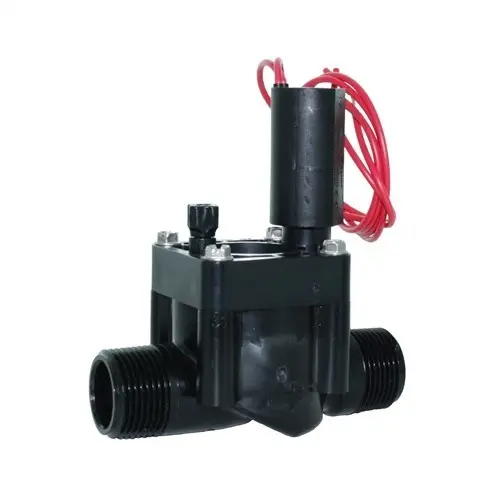

Hunter Magnetventil PGV 100 AG
Sofort verfügbar
32.00 €(MwSt. Inkl.)
Hinzufügen
Magnetventile

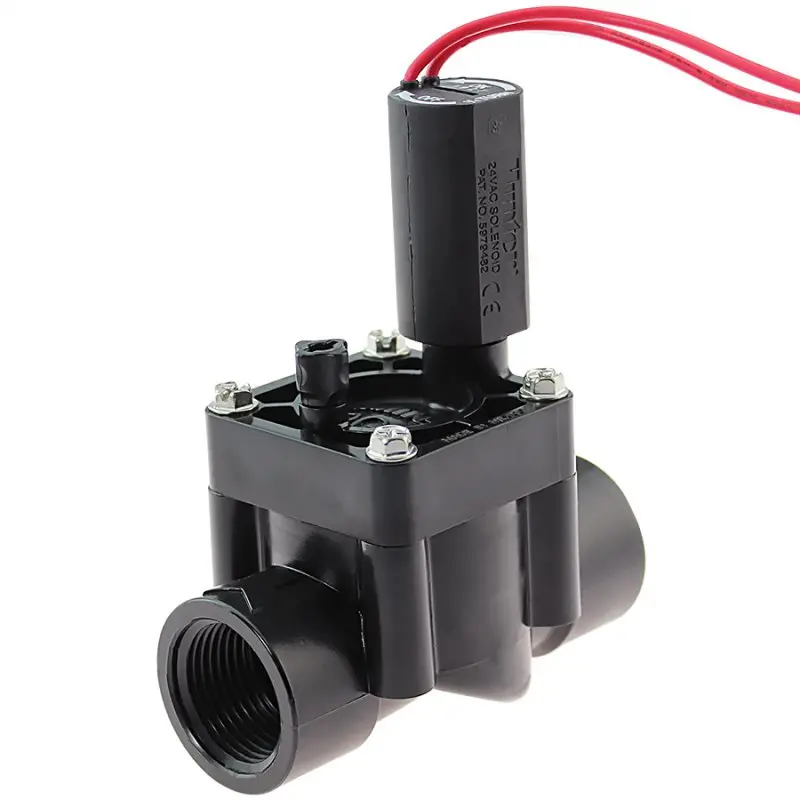

Hunter Magnetventil PGV 100 IG
Sofort verfügbar
32.00 €(MwSt. Inkl.)
Hinzufügen
Magnetventile
Hunter Magnetventil PGV -101G mit Durchflusskontrolle IG
Sofort verfügbar
38.00 €(MwSt. Inkl.)
Hinzufügen
Magnetventile

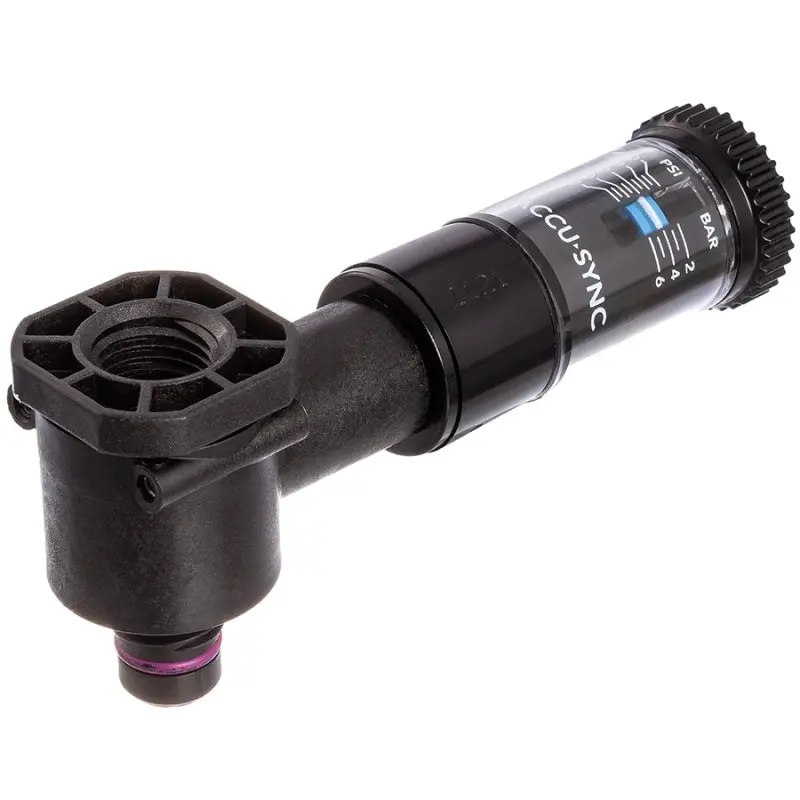

Hunter Accu Sync Druckregler
verstellbarer Druck auf 1,5 bis 7,0 bar
verstellbarer Druck auf 1,5 bis 7,0 bar
Sofort verfügbar
83.50 €(MwSt. Inkl.)
Hinzufügen
Magnetventile

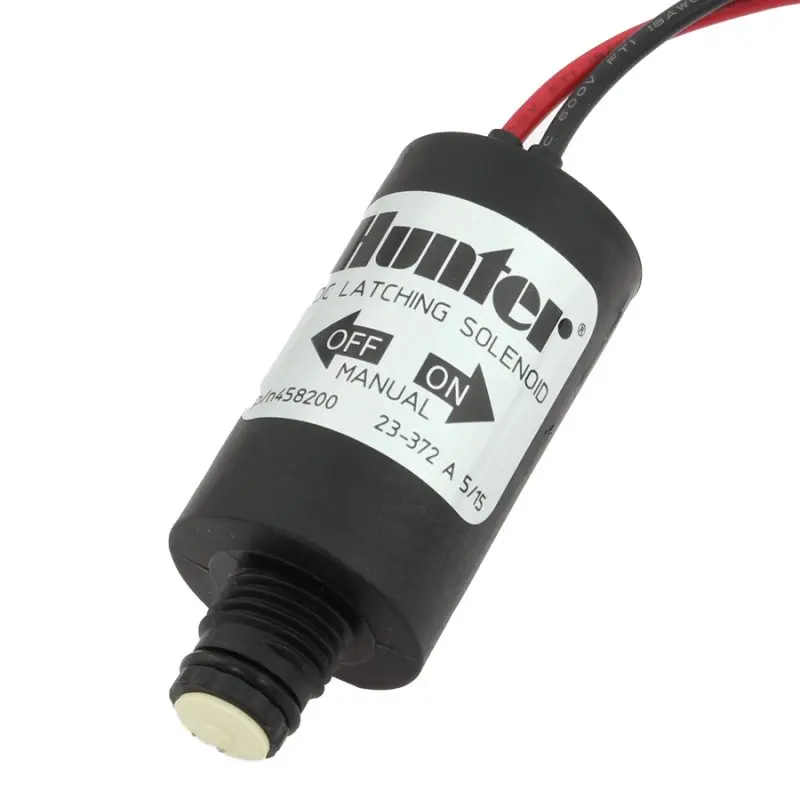

Hunter Magnetspule 9 Volt
für 9 Volt Steuergeräte NODE
für 9 Volt Steuergeräte NODE
Sofort verfügbar
28.80 €(MwSt. Inkl.)
Hinzufügen
Magnetventile

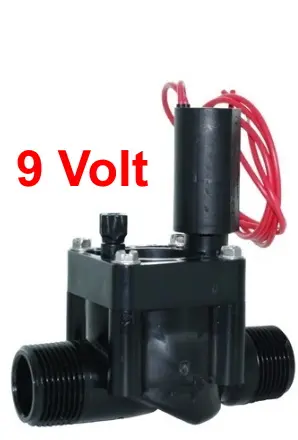

Hunter Magnetventil PGV 100 G-B AG 9 Volt
für 9 Volt Steuergeräte NODE
für 9 Volt Steuergeräte NODE
Sofort verfügbar
40.30 €(MwSt. Inkl.)
Hinzufügen
Magnetventile

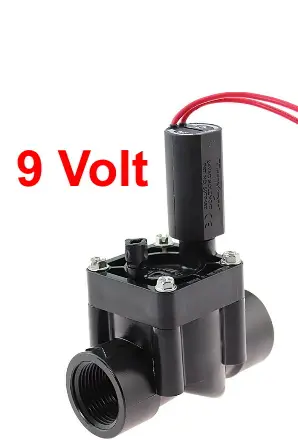

Hunter Magnetventil PGV 100 G-B IG 9 Volt
für 9 Volt Steuergeräte NODE
für 9 Volt Steuergeräte NODE
Sofort verfügbar
40.30 €(MwSt. Inkl.)
Hinzufügen
Magnetventile

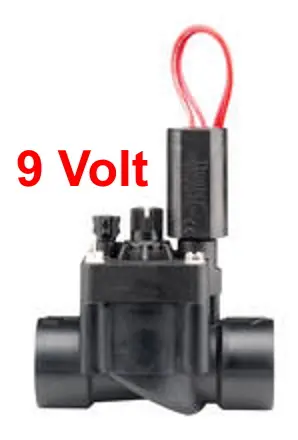

Hunter Magnetventil PGV 101 G-B mit Durchflusskontrolle IG 9 Volt
für 9 Volt Steuergeräte NODE
für 9 Volt Steuergeräte NODE
Sofort verfügbar
40.30 €(MwSt. Inkl.)
Hinzufügen
Accu-Sync Druckminderer
Accu-Sync Druckminderer ADJ
- einstellbar von 1,4 bis 7 bar
- maximaler Betriebsdruck 10 bar
- passend für alle Hunter® Magnetventile mit Magnetspulen 24 V AC und Impulsspulen 9 V DC
Die Druckregulierung an oder nach einem Magnetventil einer automatisierten Gartenbewässerung hat meist das Ziel, das ankommende Wasservolumen zu drosseln.
Gründe hierfür sind in der Regel:
- eventuelle Kurzstrecken bei Tropfleitungen oder
- kleinteilige Versenkregner-Gruppen bei der Rasenbewässerung oder
- eine bewußt besonders geringe Gießwassermenge bei der Microbewässerung bei Kübel- und Topfpflanzen.
Bevor nun 'mal eben ein Druckregulierer Hunter® ACCU-SYNC ADJ montiert wird,
damit "Hinten" die Performance stimmt,
sollte unbedingt an "Vorne" gedacht werden:
Wenn vor dem Ventil ein zu hoher Wasserdruck für die angedachte Peripherie ansteht, ist vielleicht eine alternative Anordnung oder Auswahl an Bewässerungselementen nicht konsequent parallel gedacht worden.
Wohin drückt das Zuviel an Wasser denn dann hin, wenn nur noch eine gedrosselte Menge abgenommen wird?
Wird als Wasserquelle das öffentliche Trinkwassernetz genutzt, wird die Drosselung den gewünschten Effekt zeigen.
Doch falls eine 6 bar Tiefbrunnenpumpe im Gartenbrunnen aus 10m Tiefe das Wasser fördert, haben wir vor dem Ventil noch 5 bar.
Damit die automatische Bewässerung funktioniert, ist höchstwahrscheinlich ein Druckschalter montiert.
Der schaltet die Pumpe ein, wenn eine Wasserabnahme stattfindet.
Also auch, oder eben dann, wenn ein Magnetventil öffnet.
Wenn die Abnahme beendet wird, also wenn ein Magnetventil schließt, wird die Pumpe durch den Druckschalter abgeschaltet.
Dieses Einschalten und Abschalten der Pumpe wird im Druckschalter durch vorgegebenen Einschaltdruck und Abschaltdruck ausgelöst.
Wird nun am Wasserabnehmer die Abnahme verringert, wie z.B. durch den Einbau eines Druckminderers, wird der Pumpen-Abschaltdruck unter Umständen erreicht, während hinten doch noch Wasser abgenommen wird.
Das ist eine ähnliche Situation, wie bei einem etwas zugedrehten Wasserhahn.
Es ist nun möglich, daß die Pumpe abgeschaltet wird, aber gleich wieder eingeschaltet wird.
Wenn sich das so dranhält, wird nicht genügend durchströmendes Wasser die Pumpe kühlen können.
Gerade die Pumpenstarts erzeugen in der Pumpe einen Temperaturanstieg.
Entweder fliegt die Sicherung in der Pumpen-Controlbox raus, oder die Pumpe brennt durch.
Damit das nicht passiert, müssen Sie etwas tiefer ins Portemonnaie greifen.
Sie können eine drehzahlregelbare Brunnenpumpe installieren lassen.
Dazu kommt eine Pumpensteuerung, die mit genügend Elektrotechnik ausgestattet ist, um eben eine solche Pumpe zu steuern.
Es kann zielführender sein, die Bewässerungssituation, die da weniger Druck fordert, noch 'mal ganz neu und anders zu denken.
Sie können mit Stift und Papier und Erfahrung z.B. einige Kübelpflanzen in die Tropfbewässerung eines nahen Beetes integrieren.
Mit angeschlossenen Netafim Einzeltropfern CNL, die eine definierte Wassermenge pro Stunde abgeben, läßt sich bei Kenntnis der gewünschten Wassermenge eine solche Situation meistern.
Angenommen, die Tropfleitung mit ihren 100 Metern Länge läuft problemlos die gewünschten 30 Minuten jeden Tag.
Die Brunnenpumpe arbeitet fehlerfrei.
Ihr Kübel auf Ihrer Terrasse benötigt jeden Tag nun wieviel Liter?
Jetzt ist ein bißchen Rechnen angesagt, bis der passende Tropfer gewählt werden kann.
Mehr dazu unter Microbewässerung
Accu-Sync Druckminderer
Magnetventile
Hunter Accu Sync Druckregler
verstellbarer Druck auf 1,5 bis 7,0 bar
verstellbarer Druck auf 1,5 bis 7,0 bar
Sofort verfügbar
83.50 €(MwSt. Inkl.)
Hinzufügen
Verkabelung der Magnetventile
Die Verkabelung der Magnetventile verbindet per Steuerleitung das Magnetventil mit dem Steuergerät, dem Bewässerungscomputer.
Das Steuerkabel wird üblicher Weise in einen Leitungsgraben direkt mit einer Wasserleitung gleichzeitig verlegt.
Meist wird hier der Graben der Zuleitung gewählt, wenn Steuerung und Wasserquelle örtlich beieinander liegen.
Wesentlich, wie bei allen Leitungen im Boden, ist eine gescheite Dokumentation.
Voraussetzung für eine fehlerfreie Impulsübertragung im Gleichstrombereich 24 Volt ist ein ausreichender Kabelquerschnitt.
Gefordert werden ab 80 Meter Leitungslänge mindestens 0,8 mm².
Gelegentliche Sparversuche verführen, bei kürzeren Strecken auf 0,6 mm² auszuweichen.
Beim Handling an der Klemmleiste im Steuergerät und vor allem im engen Ventilkasten sind diese dünnen Drähte so fragil,
daß besser von vornherein ein bewährtes Telefon-Erdkabel mit 0,8mm² genutzt wird.
Aus wirtschaftlichen Gründen haben wir uns für die 12adrige Variante entschieden.
Die Lagerhaltung und das Mitführen verschiedener Qualitäten (4adrig, 6adrig, 10adrig usw.) ist mehr als unpraktisch.
Auch im Hinblick auf spätere Erweiterungen ist ein vieladriges Erdkabel nachhaltig.
Die Verkabelung im Ventilkasten muß wasserdicht erfolgen.
Es fließt ständig kaltes Wasser durch die Leitung, was Schwitzwasser entstehen läßt.
Zudem wird mit der automatisierten Bewässerungsanlage für eine ausreichende Bodenfeuchte gesorgt.
Eine Lüsterklemmen-Leiste wie bei Ur-Opa an der Wohnzimmerdeckenlampe genügt den Anforderungen im Garten nicht.
Gel-Klemmen sind die konsequente Entscheidung.
Mit den Gel-gefüllten Kabelverbindern ist eine absolut wasserdichte, feuchtigkeitsfeste Verbindung gewährleistet.
Wenn die Verbindungen noch hübsch in einer Verteildose geordnet sind, ist bei einer Wartung und Reinigung an den Magnetventilen kein Kabelgewirr im Weg.

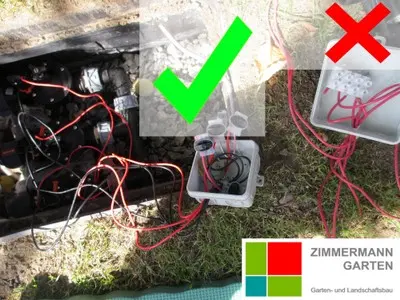

Beispiel oben:
Situation bei Reparatur einer Semi-Profi Anlage

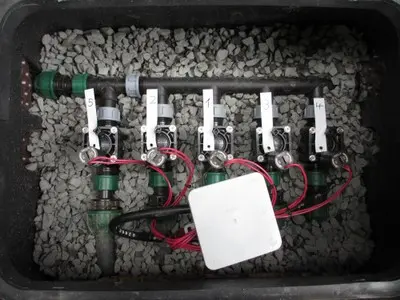

Beispiel unten:
Ventilkasten von ZIMMERMANN-GARTEN
Gleich bei der Leitungsverlegung müssen die Wasserleitungen durchnummeriert sein.
In der Folge können die Magnetventile bei der Montage sofort etikettiert werden.
Dann ist ein ordentliches Zuordnen der Kabeladern nicht mehr schwierig.
Notieren Sie sich die Ventilnummern und die dazu gewählten Kabeladern auf Ihrem Bewässerungsplan.
- Masse = grau
- Magnet 1= grau mit 1 Ring
- Magnet 2= grau mit 2 Ringen
- und so weiter
Werkzeug und Material zur Verkabelung der Magnetventile
Verkabelung

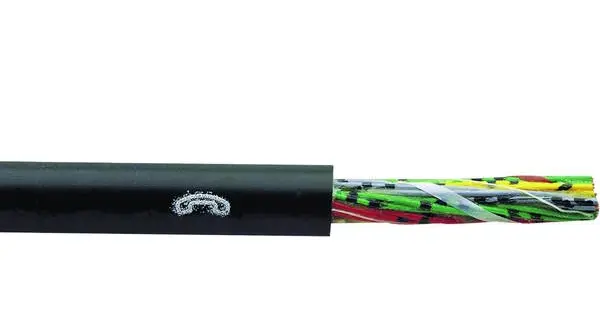

Fernmelde-Erdkabel
Steuerkabel A-2Y(L)2Y
6x2x0,8 mm
Steuerkabel A-2Y(L)2Y
6x2x0,8 mm
Sofort verfügbar
82.80 €(MwSt. Inkl.)
Hinzufügen
Verkabelung
Fernmelde-Erdkabel
Steuerkabel A-2Y(L)2Y
6x2x0,8 mm
Steuerkabel A-2Y(L)2Y
6x2x0,8 mm
Sofort verfügbar
125.60 €(MwSt. Inkl.)
Hinzufügen
Verkabelung
Fernmelde-Erdkabel
Steuerkabel A-2Y(L)2Y
6x2x0,8 mm
Steuerkabel A-2Y(L)2Y
6x2x0,8 mm
Sofort verfügbar
256.80 €(MwSt. Inkl.)
Hinzufügen
Verkabelung
Fernmelde-Erdkabel
Steuerkabel A-2Y(L)2Y
6x2x0,8 mm
Steuerkabel A-2Y(L)2Y
6x2x0,8 mm
Sofort verfügbar
428.00 €(MwSt. Inkl.)
Hinzufügen
Werkzeuge

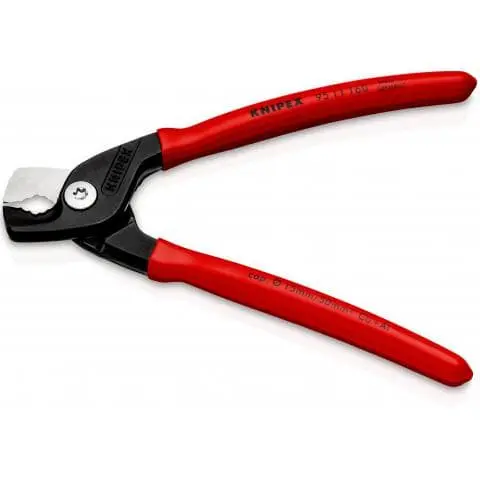

Kabelschere Knipex 160
schneidet Kabel ohne Quetschen
schneidet Kabel ohne Quetschen
Sofort verfügbar
45.00 €(MwSt. Inkl.)
Hinzufügen
Verkabelung

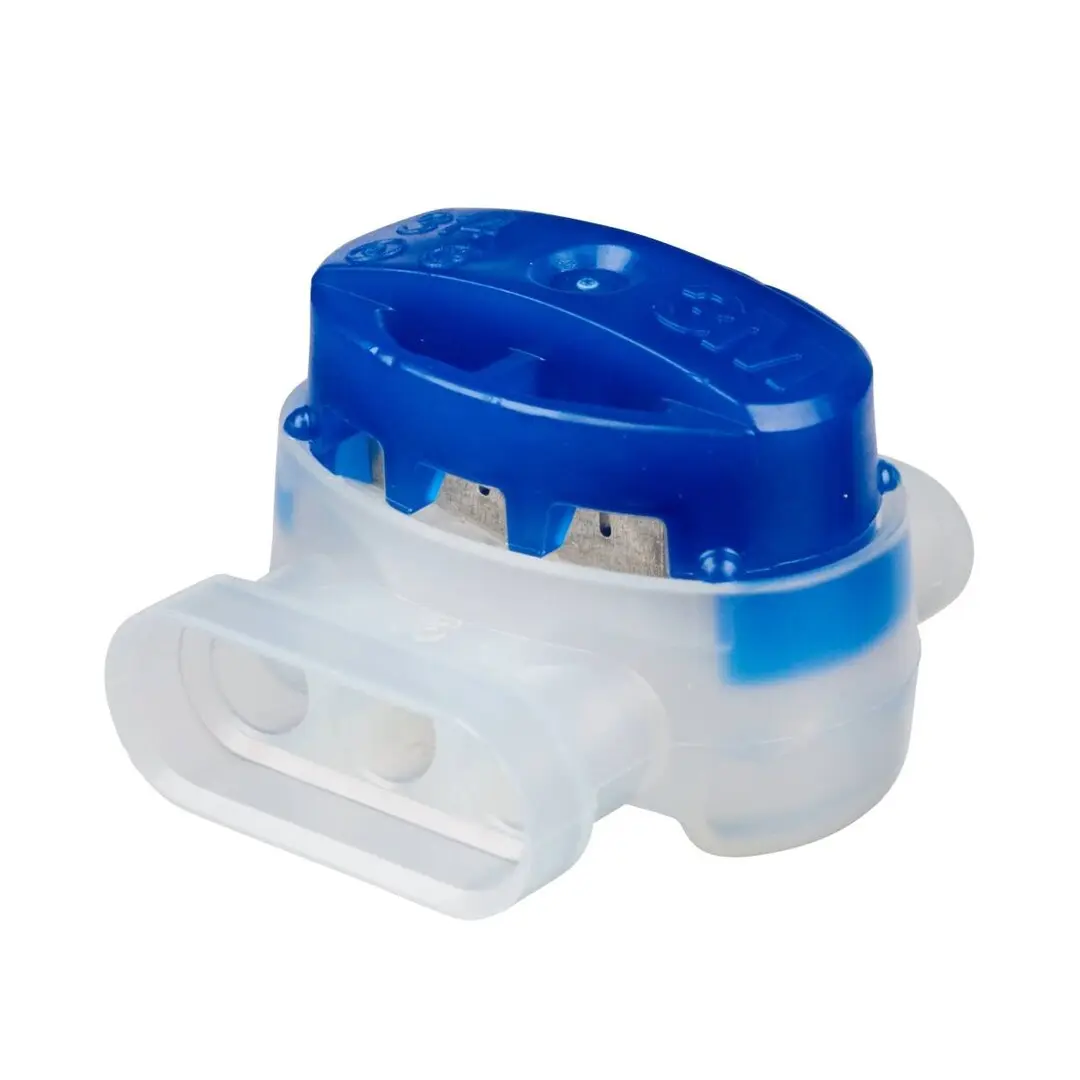

Einzeladerverbinder,
Kabelverbinder,
Schnellverbinder
Kabelverbinder,
Schnellverbinder
Sofort verfügbar
8.00 €(MwSt. Inkl.)
Hinzufügen
Verkabelung
Einzeladerverbinder,
Kabelverbinder,
Schnellverbinder
Kabelverbinder,
Schnellverbinder
Sofort verfügbar
15.00 €(MwSt. Inkl.)
Hinzufügen
Verkabelung
Einzeladerverbinder,
Kabelverbinder,
Schnellverbinder
Kabelverbinder,
Schnellverbinder
Sofort verfügbar
29.00 €(MwSt. Inkl.)
Hinzufügen
Verkabelung
Einzeladerverbinder,
Kabelverbinder,
Schnellverbinder
Kabelverbinder,
Schnellverbinder
Sofort verfügbar
66.00 €(MwSt. Inkl.)
Hinzufügen
Verkabelung

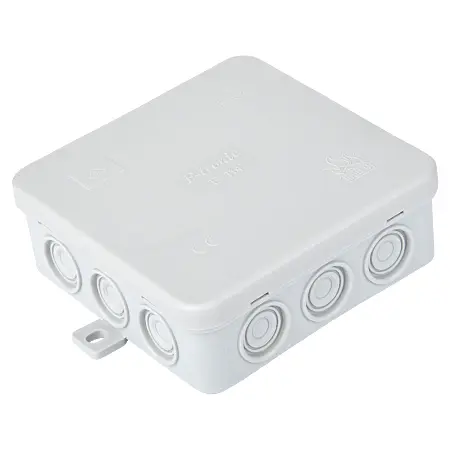

Abzweigdose IP54 100 mm x 100 mm x 40 mm
Sofort verfügbar
Mengenrabatt verfügbar
3.20 €(MwSt. Inkl.)
Hinzufügen
Werkzeuge

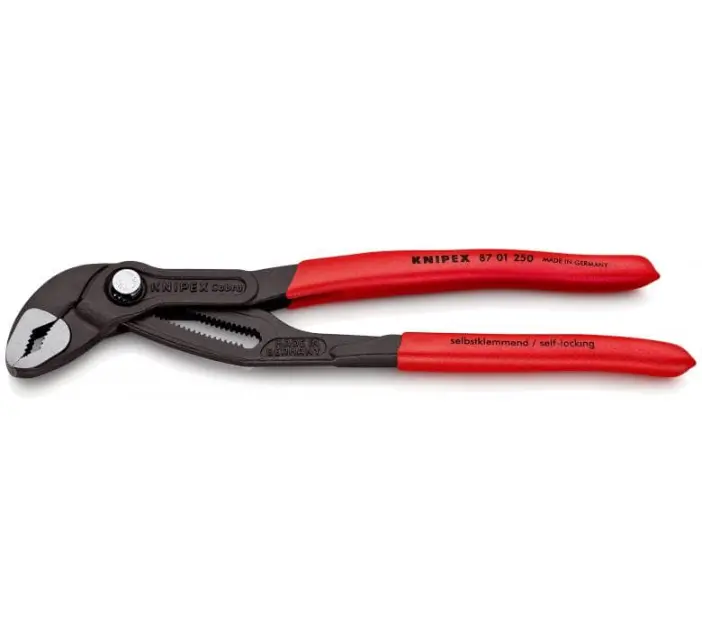

Wasserpumpenzange Knipex Cobra 250
Rohrzange
Griffe mit Kunststoff überzogen
für Muttern-Ø max 46 SW
Rohrzange
Griffe mit Kunststoff überzogen
für Muttern-Ø max 46 SW
Sofort verfügbar
38.00 €(MwSt. Inkl.)
Hinzufügen
Leitungsschutz
250m Rolle Leitungswarnband-Wasserleitung
Sofort verfügbar
32.90 €(MwSt. Inkl.)
Hinzufügen
Leitungsschutz

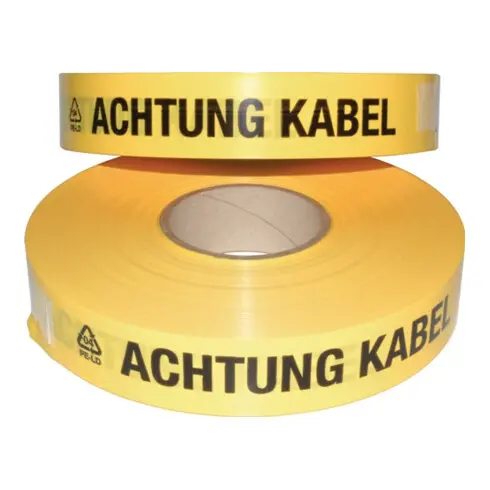

250m Rolle Leitungswarnband-Achtung Kabel Stromleitung
Sofort verfügbar
32.90 €(MwSt. Inkl.)
Hinzufügen
Leitungsschutz

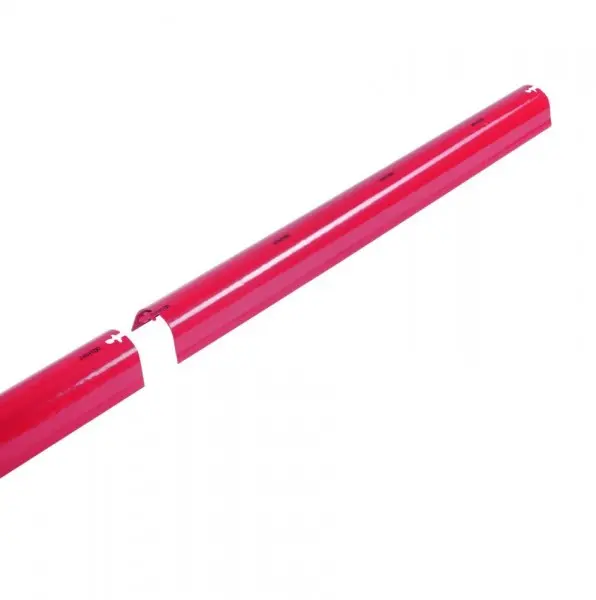

1m Kabelschutz Halbschale
5 cm breit, 4,5 cm hoch
5 cm breit, 4,5 cm hoch
Sofort verfügbar
Mengenrabatt verfügbar
3.60 €(MwSt. Inkl.)
Hinzufügen
